主要零件材料

序號NO.	零件名稱	材質
		不銹鋼	碳鋼
1	螺栓	不銹鋼304	碳鋼
2	彈簧墊圈	不銹鋼304	不銹鋼304
3	螺母	不銹鋼304	碳鋼
4	閥蓋	不銹鋼SS316	碳鋼WCB
5	閥體	不銹鋼SS316	碳鋼WCB
6	球	不銹鋼SS304	不銹鋼CF8
7	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
8	閥桿	不銹鋼SS316	不銹鋼SS304
9	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
10	閥桿螺母	不銹鋼SS316	不銹鋼SS304
11	彈簧墊圈	不銹鋼SS304	不銹鋼SS304
12	螺母	不銹鋼SS304	不銹鋼SS304
13	手柄	不銹鋼SS304	不銹鋼SS304

主要尺寸

單位：mm

SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"
d	15	20	25	32	38	50	65	76	100
L	130	150	160	180	200	230	290	310	350
D	95	105	115	135	145	160	180	195	230
D1	65	75	85	100	110	125	145	160	190
D2	45	55	65	78	85	100	120	135	160
b	14	16	16	18	18	20	22	24	24
f	2	2	2	3	3	3	3	3	3
H	75	95	90	110	130	140	170	180	250
W	130	140	140	170	200	220	350	350	550
n-do	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22

     電動法蘭球閥Q941Y/W-16P/25P/40P/R/RL
     http://www.ordercheapvia.com/goods/show-30870.html
     氣動法蘭球閥Q641F-16C/25/40P/R/RL
     http://www.ordercheapvia.com/goods/show-30793.html
     鑄鋼法蘭球閥Q41F-16C/25/40/64/100
     http://www.ordercheapvia.com/goods/show-31095.html
     彈性座封閘閥Z945X-10Q/Z945X-16Q
     http://www.ordercheapvia.com/goods/show-37588.html
     固定球閥Q347F-16C/25/40/64/100P/RL
     http://www.ordercheapvia.com/goods/show-30685.html
     電磁式煤氣安全切斷閥DMF-0.1
     http://www.ordercheapvia.com/goods/show-30543.html

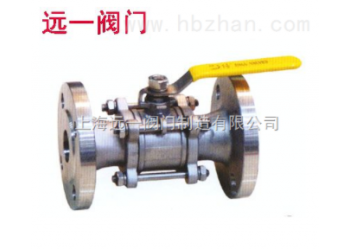

三片式法蘭球閥Q41F-16P由遠一閥門有限公司提供，該企業負責三片式法蘭球閥Q41F-16P的真實性、準確性和合法性。本站對此不承擔任何保證責任。
