一、結構特點及用途:

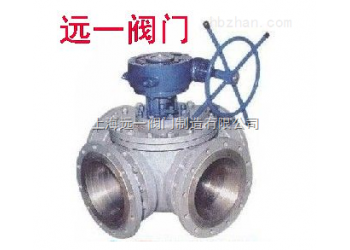

Q346F-10C/16C/P/R/RL蝸輪四通球閥為X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90時，能使相鄰的兩個通道實現兩兩互通。流體阻力小：球體和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體是，流體阻力小。密封性能好：閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。使用壽命長：閥門的閥芯和光見頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門的使用壽命。
二、四通球閥工作原理：
如圖所示“LL”型四通球閥只需操作扳手或執行器將球體轉動90度，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。
三、優點：
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開 關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。
四、主要零件材料及性能：
|
閥體 |
閥桿 |
閥球 |
密封面 |
墊片 |
填料 |
工作溫度 |
適用介質 |
|
WCB |
1Cr13 |
1Cr13 |
1Cr13 司太立合金 本體材料 |
柔性石墨 不銹鋼加柔性石墨 08軟鋼 F304 F316 |
柔性石墨 編結石墨 |
-29-425℃ |
水、蒸汽、油品 |
|
WC6 |
15CrMo |
15CrMo |
-29-425℃ |
||||
|
WC9 |
25Cr2MoV |
25Cr2MoV |
|||||
|
LCB |
304 |
304 |
-46-354℃ |
||||
|
CF8 |
304 |
304 |
-196-600℃ |
部分酸、堿 |
|||
|
CF3 |
304L |
304L |
|||||
|
CF8M |
316 |
316 |
|||||
|
CF3M |
316L |
316L |
五、PN1.6MPa主要連接尺寸及重量：
|
公稱通經DN |
150 |
200× 150 |
200 |
250× 200 |
250 |
300× 250 |
300 |
350× 300 |
350 |
400×3 50 |
400 |
450× 400 |
450 |
500× 450 |
500 |
600× 500 |
600 |
|
|
球孔d1 |
150 |
150 |
200 |
200 |
250 |
250 |
300 |
300 |
350 |
350 |
400 |
400 |
450 |
450 |
500 |
500 |
600 |
|
|
L |
570 |
570 |
670 |
670 |
760 |
760 |
850 |
850 |
980 |
980 |
1080 |
1080 |
1220 |
1220 |
1360 |
1360 |
1750 |
|
|
H |
219 |
219 |
273 |
273 |
360 |
360 |
395 |
395 |
430 |
430 |
470 |
470 |
550 |
550 |
580 |
580 |
700 |
|
|
手動 |
H1 |
330 |
330 |
398 |
398 |
495 |
495 |
580 |
580 |
625 |
625 |
670 |
670 |
698 |
698 |
840 |
840 |
1050 |
|
E |
- |
- |
116 |
116 |
116 |
116 |
171 |
171 |
171 |
171 |
257 |
257 |
257 |
257 |
257 |
257 |
150 |
|
|
F |
- |
- |
350 |
350 |
350 |
350 |
400 |
400 |
420 |
420 |
400 |
400 |
420 |
420 |
400 |
400 |
410 |
|
|
W |
1050 |
1050 |
600 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
|
電動 |
H2 |
554 |
554 |
600 |
600 |
652 |
652 |
760 |
760 |
770 |
770 |
830 |
830 |
- |
- |
940 |
940 |
1020 |
|
L1 |
235 |
235 |
235 |
235 |
235 |
235 |
259 |
259 |
400 |
400 |
400 |
400 |
- |
- |
410 |
410 |
410 |
|
|
氣動 |
H3 |
666 |
666 |
736 |
736 |
926 |
926 |
1059 |
1059 |
1127 |
1127 |
1393 |
1393 |
1468 |
1468 |
1538 |
1538 |
1370 |
|
L2 |
776 |
776 |
736 |
736 |
776 |
776 |
1060 |
1060 |
1060 |
1060 |
1360 |
1360 |
1360 |
1360 |
1360 |
1360 |
2840 |
|
