金屬波紋墊片

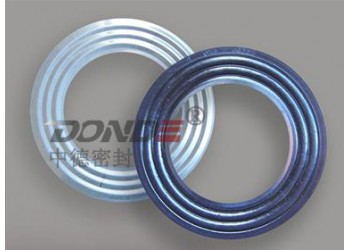

金屬波紋墊片一種實體金屬墊片，又稱波紋活壓墊片，先用金屬薄板壓制成同心的波紋形狀，由波紋提供機械支撐，其回彈性能根據采用的形式、金屬厚度、波紋間距及波紋高度來決定，具有更好的壓縮回彈性能，由于與金屬波紋墊片它密封面的接觸是多個同心圓的線接觸，因此具有迷宮密封作用，根據不同的介質和工況條件，可選擇不同的金屬材料。多數情況下波紋墊片可以用和其它非金屬材料組合使用以達到更好的密封效果。可參考金屬波紋復合墊片。如果不帶覆蓋密封層直接使用，也能達到良好的密封效果。
金屬波紋墊片性能特點：
1.優良的壓縮回彈性能，即使在較低的壓緊力下也能達到極好的密封性能尤其適合于高溫、高壓，工況條件交變的場合是傳統金屬纏繞墊片和金屬包覆墊片的理想替代品。
2.金屬波紋墊片對密封表面不損傷，容易拆卸。
3.使用范圍廣泛既可用于低溫和高溫（-200°C~＋700°C），也可用于低壓和高壓（真空~25Mpa）。由相應的金屬骨架材料制造的金屬波紋墊片可用于大多數腐蝕性流體的場合。
4.可與非金屬材料組合使用以達到更好的使用效果。
金屬波紋墊片應用范圍：
幾乎可用于任何標準工業的密封需求，從標準的管道連接到閼門及大型容器密封（換熱器、塔、罐、槽），在溫度壓力交變的情況下，金屬波紋墊片能表現出超群的密封性能。
|
|
金屬波紋墊片結構形式及代號和使用法蘭類別：
|
基本型式
|
代號
|
適用的法蘭密封面
|
|
基本型
|
ZD-G2010
|
榫槽面、凹凸面、平面和凹槽面
|
|
帶外環
|
ZD-G2011
|
平面或凸面
|
|
下表用于對常用金屬波紋墊片金屬骨架的材質選擇：
材料名稱
|
縮寫標記
|
硬度(HB)
|
極限溫度(°C)
|
|
碳鋼（Carbon steel)
|
CRS
|
120
|
-40~+540
|
|
304不銹鋼
|
304
|
130~180
|
-195~+760
|
|
304L不銹鋼
|
304L
|
130~180
|
-195~+760
|
|
316L不銹鋼
|
316L
|
130~180
|
-100~+760
|
|
317L不銹鋼
|
317L
|
|
-100~+760
|
|
321不銹鋼
|
321
|
130~190
|
-195~+760
|
|
347不銹鋼
|
321
|
|
-185~+760
|
|
20CB-3(ALLOY 20)
|
A-20
|
|
-185~+1090
|
|
HASTELLOY-B2
|
HAST B
|
215
|
-185~+1090
|
|
HASTELLOY-C276
|
HAST C
|
|
-185~+1090
|
|
INCOLOY-800
|
IN 800
|
|
-100~+870
|
|
INCOLOY-825
|
IN 825
|
|
-100~+870
|
|
INCONEL-600
|
INC 600
|
150
|
-100~+1090
|
|
INCONEL-625
|
INC 625
|
|
-100~+1090
|
|
INCONEL-X750
|
INX
|
|
-100~+1090
|
|
MONEL-400
|
MON
|
150
|
-130~+820
|
|
NICKEL-200(鎳）
|
NI
|
|
-195~+760
|
|
TITANIUM(鈦)
|
TI
|
215
|
-195~+1090
|
金屬波紋墊片的尺寸極限偏差：
|
金屬波紋墊片外徑（mm）
|
密封面寬度（mm)
|
|
尺寸
|
極限偏差
|
尺寸
|
極限偏差
|
波峰間距
|
|
<=260
|
0
-0.5
|
<=16
|
±0.3
|
3mm
|
|
>260-600
|
0
-0.8
|
>16-30
|
±0.5
|
3mm
|
|
>600-1200
|
0
-1.5
|
>30
|
±0.8
|
4.5mm
|
|
>1200-2000
|
0
-2.0
|
|
|
6.5mm
|
|
>2000
|
0
-2.5
|
|
|
6.5mm
|
金屬波紋墊片主要性能參數：
墊片系數
|
m=3.75
|
|
墊片使用壓力
|
≤25MPa
|
|
墊片使用溫度
|
-196℃-650℃
|
|
最小預緊比壓
|
y=40.8MPa
|
|
金屬波紋墊片技術標準:
可提供任何標準和非標準的尺寸，包括ASME，DIN，JIS，GB及其它標準。可提供圓型、方型等異型形狀，并可根據需要提供加筋條型和內外包邊形金屬波紋復合墊片。
|
