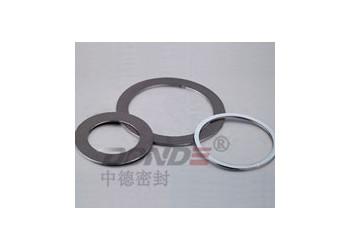

異形金屬纏繞墊片 產品型號： ZD-G1205

異形金屬纏繞墊片 異形金屬纏繞墊片是一種通常適用于鍋爐人孔，手孔，閥蓋等的墊片，與金屬纏繞墊片的結構相同，只是形狀不同。主要有橢圓形、方形、菱形等纏繞墊片形式，其它形狀可根據圖紙要求制作。特殊形狀纏繞墊片一般都為基本型纏繞墊。 性能特點：：耐高溫、高壓、耐腐蝕和良好的壓縮回彈率。  使用設備:石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等連接處密封 。

纏繞墊片結構形式及代號和使用法蘭類別：

基本型式  代號 適用的法蘭密封面 厚度(mm) V型基本體/環 W型基本體/環 基本型 A或R型 榫槽面、凹凸面、平面和凹槽面 3.2;4.5 4.8;5.5;7.5

材料: 1.　異形金屬纏繞墊金屬帶 A. 采用厚度為0.15mm~0.25mm的, sus304,sus316L,sus321等冷軋鋼帶，或由供需雙方協商 確定。 B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷 C.不銹鋼的硬度值 HV≤200 2. 異形金屬纏繞墊非金屬帶  A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為 0.3-1.0mm。 B. 特制石棉燒失量必須≤25% C. 非金屬帶的氯離子含量≤100PPM D.各類介質及各種非金屬帶的推薦使用溫度及壓力

纏繞墊片各種非金屬材料主要技術參數：

材料 標識代號 溫度 ℃ 最大工作壓力 適用介質 壓縮率% 回彈率% 應力松馳率% 膨脹石墨 F.G. -220--550 250 BAR 腐蝕性介質 18--30 ≥17 ≤18 特制石棉帶 ASB -150--450 100 BAR 般氣密性 18--30 ≥19 ≤28 聚四氟乙烯 PTFE -200-- 200 100 BAR 腐蝕性介質 18--30 ≥15 ≤13 無石棉材料 NA -100--350 100 BAR 一般氣密性 18--30 ≥19 ≤28 云 母 MICA -150--800 100 BAR 特高溫 18--30 ≥19   陶 瓷 CER -200--1090 100 BAR 超高溫 18--40 ≥19   下表用于對常用纏繞金屬的材質選擇： 材料名稱 縮寫標記 硬度(HB) 溫度(°C) 碳鋼（Carbon steel) CS 120 -40~+540 SUS 304 304 130~180 -195~+550 SUS 316L 316L 130~180 -100~+550 SUS 321 321 130~190 -195~+760 HASTELLOR-B2 HASTB 215 -185~+1090 INCONEL-600 INC600 150 -100~+1090 MONEL-400 MON 150 -130~+820 鈦 TI 215 -195~+1090 纏繞墊片基本體厚度公差：  項目 厚度(mm) 公差(mm) 墊片厚度 4.5, 3.2 +0.2 -0.1 環厚度 3.0 ±0.25 下表是纏繞墊片直徑公差（即用于法蘭的名義管道直徑）： DIN (mm) ANSI B16.5  BS1560 (mm) Mss sp-44 API 605 公差 內環內徑 墊片內徑 <=600 <=24" >=26" and <=34" ±0.5 >600 and <=800 >24" and <=34" >=36" and <=60" ±0.9 >800 and <=1600 >34" and <=60"   ±1.3 >1600 >60"   ±1.6 墊片外徑 <=600 <=24" <=24" ±0.9 >600 and <=16000 >24" and <=60" >24" and <=60" ±1.8 1600 >60"   ±2.2 外環外徑     >=1/2" and <=60" ±0.9 <=600 <=24"   0-1.0 >600 and <=1000 >24" and <=34"   0-1.8 >1000 and <=1600" >34" and <=60   0-2.2 常用金屬石墨纏繞墊片主要性能參數：  纏繞墊片系數  m=2.5-4 纏繞墊片使用壓力 ≤25MPa 纏繞墊片使用溫度 -196℃-700℃(氧化性介質中不高于600℃) 纏繞墊片最小預緊比壓 y=68MPa

技術標準: 1. 金屬纏繞墊片的國外制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等 2 .國內標準有HG20610-2009　　鋼制管法蘭用纏繞式墊片　　化工部歐洲體系  HG20631-2009　鋼制管法蘭用纏繞式墊片 化工部美洲體系  GB/T4622.2-97　　纏繞式墊片 管法蘭用墊片尺寸　　國家標準  JB/T4719-92　　管殼式換熱器用纏繞墊片 　機械部標準  JB/T90-94　　管路法蘭用纏繞式墊片 　機械部標準
