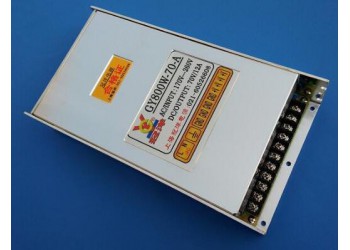

開關電源
控制電路、檢測電路、輔助電源四大部份組成。
1、主電路
沖擊電流限幅：限制接通電源瞬間輸入側的沖擊電流。
輸入濾波器：其作用是過濾電網存在的雜波及阻礙本機產生的雜波反饋回電網。
整流與濾波：將電網交流電源直接整流為較平滑的直流電。
逆變：將整流后的直流電變為高頻交流電，這是高頻開關電源的核心部分。
輸出整流與濾波：根據負載需要，提供穩定可靠的直流電源。
2、控制電路
一方面從輸出端取樣，與設定值進行比較，然后去控制逆變器，改變其脈寬或脈頻，使輸出穩定，另一方面，根據測試電路提供的數據，經保護電路鑒別，提供控制電路對電源進行各種保護措施。
3、檢測電路
提供保護電路中正在運行中各種參數和各種儀表數據。
4、輔助電源
實現電源的軟件（遠程）啟動，為保護電路和控制電路（PWM等芯片）工作供電。
工作條件1、開關：電力電子器件工作在開關狀態而不是線性狀態
2、高頻：電力電子器件工作在高頻而不是接近工頻的低頻
3、直流：開關電源輸出的是直流而不是交流
9主要特點1、體積小、重量輕：由于沒有工頻變壓器，所以體積和重量只有線性電源的20～30%。
2、功耗小、效率高：功率晶體管工作在開關狀態，所以晶體管上的功耗小，轉 化效率高，一般為60～70%，而線性電電源只有30～40%。
接線方法
L：接220v交流火線
N：接220v交流零線
FG：接大地
G：直流輸出的地
+5v：輸出+5V點的端口
ADJ：是在一定范圍內調輸出電壓的，開關電源上輸出的額定電壓本來出廠時是固定的，也就是標稱額定輸出電壓，設置此電位器可以讓用戶根據實際使用情況在一個較小的范圍內調節輸出電壓，一般情況下是不需要調整它的。
開關電源的維修可分為兩步進行：
斷電情況下，“看、聞、問、量”
看：打開電源的外殼，檢查保險絲是否熔斷，再觀察電源的內部情況，如果發現電源的PCB板上有燒焦處或元件破裂，則應重點檢查此處元件及相關電路元件。資產管理
聞：聞一下電源內部是否有糊味，檢查是否有燒焦的元器件。
問：問一下電源損壞的經過，是否對電源進行違規操作。
