氣動執行器
|
型號 | QW系列、AT系列、AW系列 |
| 氣源壓力 | 0.4 ～ 0.8 MPa | |
| 最大回轉角度 | 90°～92° | |
| 回信器 | AC220V AC110V DC24V | |
| 控制信號 | 電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa | |
| 控制氣源 | 潔凈、干燥壓縮空氣 | |
| 工作溫度 | -20℃ ～ +90℃ |
|
名稱
|
型 號
|
公稱壓力
PN（MPa）
|
試驗壓力Ps（MPa） |
工作溫度
（℃）
|
適用介質
|
|
|
殼體
|
密封
|
|||||
|

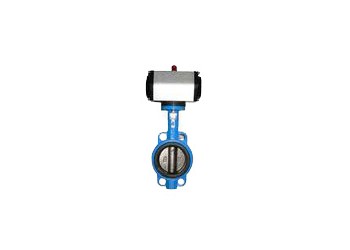

氣動橡膠蝶閥
|
D67（4）1X-10
|
1.0
|
1.5
|
1.1
|
-20～80
|
淡水、污水、空氣、蒸汽 |
| 氣動襯四氟蝶閥 |
D67（4）1F-10C
|
1.0
|
1.5
|
1.1
|
≤150 | 腐蝕性介質 |
|
氣動硬密封蝶閥
|
D67（4）3H-10C
|
1.0
|
1.5
|
1.1
|
≤300
|
水、油類、酸類、煤粉等 |
|
零件名稱
|
閥體
|
閥板
|
閥座
|
閥桿
|
填料
|
支架
|
連接軸
|
|
氣動橡膠蝶閥
|
鑄鐵、鑄鋼、不銹鋼
|
鑄鋼（鍍鉻）
|
丁晴橡膠
|
2Cr13
|
柔性石墨
|
鑄鋼
|
鑄鋼
|
|
氣動襯四氟蝶閥
|
鑄鋼、不銹鋼
|
不銹鋼、聚四氟
|
聚四氟
|
2Cr13
|
|||
|
氣動硬密封蝶閥
|
鑄鋼、不銹鋼
|
不銹鋼
|
不銹鋼堆焊
|
2Cr13
|
