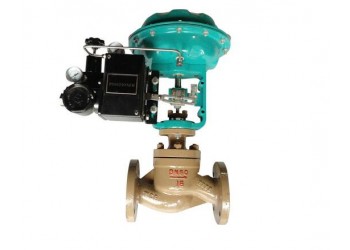

ZJHM型氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。

本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。特點如下：
1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10bd左右。
4、結構簡單，裝拆維修方便。

主要零件材料 零件名稱 材料 溫度范圍 閥體上閥蓋 HT200 -20～200℃ ZG230-450 -40～450℃ ZG1Cr18Ni9Ti -250～550℃ ZG0Cr18Ni12Mo2Ti -40～600℃ 閥芯、閥座 1Cr18Ni9 -250～550℃ 0Cr18Ni12Mo2Ti -250～550℃ 填 料 聚四氟乙烯 -40～200℃ 膜 片 丁晴橡膠夾增強滌淪織物 壓縮彈簧 60Si2Mn 膜 蓋 A3 主要技術參數和性能指標 調節機構主要技術參數 公稱通徑mm 25 40 50 65 80 100 150 200 250 300 350 400 閥座直徑mm 25 32 40 50 65 80 100 125 150 200 250 300 可與本公司
商洽生產 額定流量
系數Kv 直線 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600 等百分比 10 16 25 40 63 100 160 250 400 630 900 1440 公稱壓力MPa 0.6 1.6 4.0 6.4 行程mm 16 25 40 60 100 流量特性 直線、等百分比、快開型 介質溫度℃ -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ 法蘭標準 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 閥體材質 PN
(MPa) 0.6,1.6 WCB(ZG230-450) CF3CF8 CF8M 4.0,6.4 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M 閥體型式 直通單座鑄造球型閥 閥芯材質 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M 上閥蓋形式 普通式(常溫型)、熱片式(中溫型)、低溫型 可調比R 50:1 氣源接頭 M16×1.5 注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定 執行機構主要技術參數 型 號 ZHA(B)-22 ZHA(B)-23 ZHA(B)-34 ZHA(B)-45 有效面積cm2 350 350 560 900 行 程mm 16 25 40 60 彈簧范圍KPa 20～100(標準)；40～200；80～240；20～60；60～100 性能指標 項目 指標值 項目 指標值 基本誤差％ 不帶定位器 ±5.0 始
終
點
偏
差
％ 氣關 不帶定位器 始點 ±5.0 終點 ±2.5 帶定位器 ±1.0 帶定位器 始點 ±1.0 終點 ±1.0 回差％ 不帶定位器 3.0 氣開 不帶定位器 始點 ±2.5 終點 ±5.0 帶定位器 1.0 帶定位器 始點 ±1.0 終點 ±1.0 死區％ 不帶定位器 3.0 帶定位器 0.4 允許泄漏量L/h 1×10-3×
閥額定
容量
